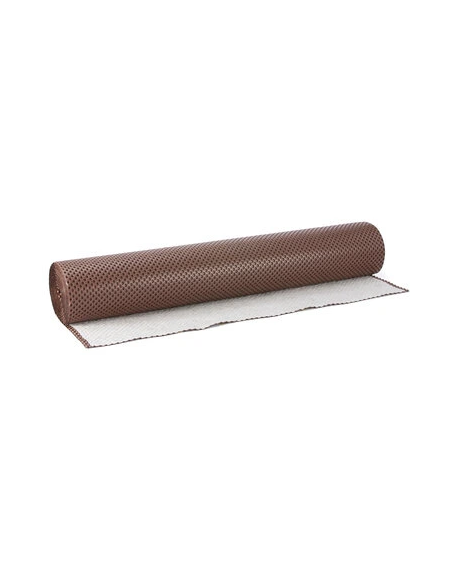

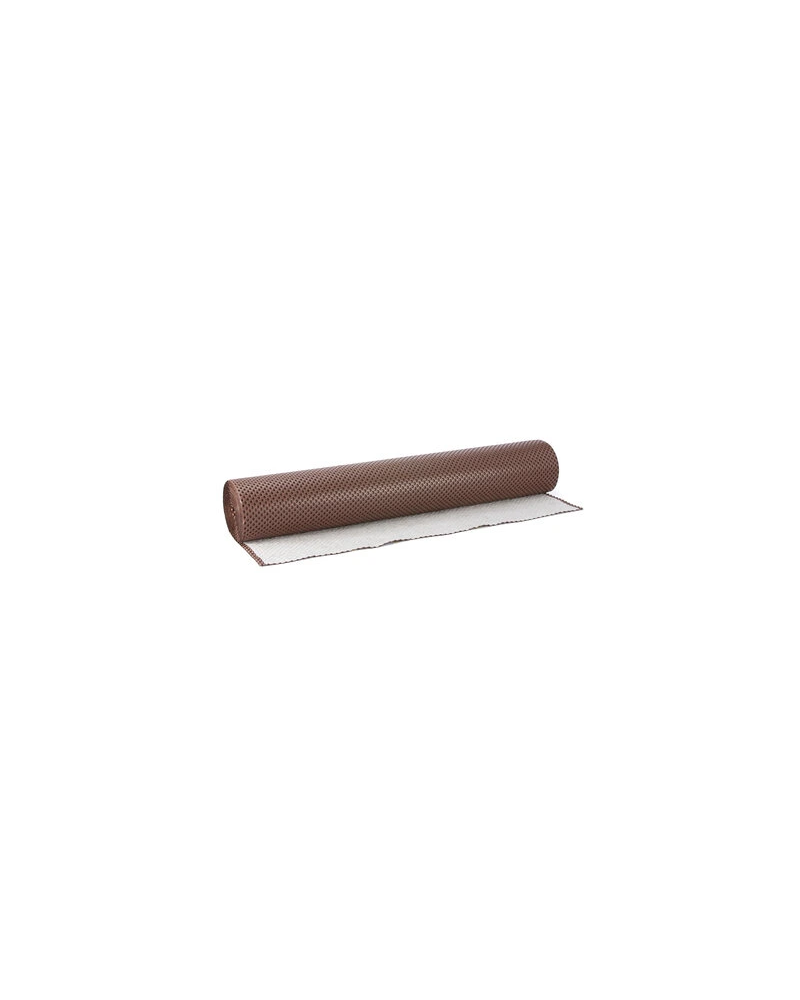

DANODREN H15 PLUS

DANODREN H15 PLUS – Nappe drainante alvéolaire avec géotextile

DANODREN H15 PLUS est un géocomposite de drainage et de protection constitué d’une nappe alvéolaire en polyéthylène haute densité (PEHD), associée par thermofusion à un géotextile non tissé en polypropylène calandré de 115 g/m².

Sa structure alvéolaire crée un espace de circulation permettant l’évacuation permanente de l’eau. Le géotextile filtre l’eau provenant du sol tout en retenant les particules fines, ce qui contribue à limiter le colmatage du système drainant.

DANODREN H15 PLUS est principalement destiné au drainage vertical et à la protection des systèmes d’étanchéité des murs enterrés, fondations, tunnels, passages inférieurs et autres constructions souterraines. Il peut également être utilisé sous les dallages et dans certaines toitures inversées praticables.

Présentation

Caractéristiques techniques

*Durabilité déclarée en sol naturel, pour un pH compris entre 4 et 9 et une température inférieure à 25 °C, conformément aux conditions précisées dans la déclaration de performance.

Fonctions du système

• ✅ Drainage : les alvéoles créent un espace permettant l’écoulement de l’eau vers le réseau d’évacuation.
• ✅ Filtration : le géotextile laisse passer l’eau tout en retenant les particules fines du sol.
• ✅ Protection : la nappe protège l’étanchéité contre les chocs et les perforations pouvant être provoqués par le remblai.
• ✅ Réduction de la pression hydrostatique : l’évacuation de l’eau limite son accumulation contre les parois enterrées.

Avantages

• ✅ Installation simple et rapide, y compris sur les grandes surfaces.
• ✅ Géotextile thermofusionné aux alvéoles pour assurer la filtration de l’eau.
• ✅ Limite le colmatage du système drainant par les particules du sol.
• ✅ Assure un drainage permanent lorsqu’il est associé à une évacuation correctement dimensionnée.
• ✅ Réduit l’accumulation d’eau et la pression hydrostatique contre les murs.
• ✅ Protège la membrane d’étanchéité lors du remblayage.
• ✅ Résiste à la pourriture et aux agents chimiques couramment présents dans le sol.
• ✅ Résistant aux chocs, à la rupture et aux déformations.
• ✅ Produit non toxique et non inflammable selon la documentation du fabricant.

Domaines d’application

Pose sur les murs enterrés

1. Vérifier que le support et les points singuliers sont réguliers, propres, secs et exempts de corps étrangers.
2. Installer préalablement la membrane d’étanchéité prévue par la conception de l’ouvrage.
3. Placer DANODREN H15 PLUS avec le géotextile orienté vers le sol ou le remblai.
4. Détacher environ 7 cm de géotextile au niveau du bord afin de dégager approximativement 12 cm de nappe alvéolaire pour le recouvrement.
5. Superposer les nappes en assurant la continuité de la couche drainante et du géotextile filtrant.
6. Fixer la nappe tous les 50 cm le long des recouvrements avec les fixations spécifiques DANODREN ou un système équivalent validé.
7. Fixer mécaniquement la partie supérieure à l’aide du profilé métallique DANODREN.
8. Positionner la fixation supérieure environ 10 cm au-dessus de la membrane d’étanchéité.
9. Réaliser les angles en pliant soigneusement la nappe sans interrompre le drainage.
10. Installer un tuyau drainant en partie basse pour collecter et évacuer l’eau.

Pose sous dallage

Lorsque la conception prévoit l’utilisation de DANODREN H15 PLUS sous un dallage, la nappe doit être déroulée avec le géotextile orienté vers le sol. Les recouvrements sont réalisés selon le même principe que pour les murs enterrés.

La faisabilité de cette application doit tenir compte de la présence éventuelle d’une nappe phréatique, de la pression hydrostatique et du système complet d’étanchéité et de drainage prévu par le concepteur.

Pose sur une toiture inversée praticable

Dans une toiture inversée praticable avec revêtement continu, DANODREN H15 PLUS est posé sur l’isolation thermique avec le géotextile orienté vers le haut. Le revêtement et les autres couches doivent ensuite être réalisés conformément à la conception du système de toiture.

Stockage et précautions

• Conserver les rouleaux dans un endroit sec et couvert.
• Protéger le produit de la pluie, du soleil direct et des températures extrêmes.
• Ne pas utiliser le produit comme unique système d’étanchéité.
• Ne pas poser sur un support sale, irrégulier ou contenant des éléments coupants.
• Utiliser les fixations et le profilé métallique adaptés au système DANODREN.
• Éviter d’endommager le géotextile pendant la découpe, la fixation et le remblayage.
• Respecter les plans d’exécution, la fiche technique et les règles professionnelles applicables.
